Эскизным проектом называют пакет конструкторской документации, создаваемый на стадии разработки автоматизированной системы. Цель создания этих документов – установить принципиальные, конструктивные решения, представить их для ознакомления с принципами работы и устройством разрабатываемой системы. Также этим проектом может рассматриваться несколько вариантов устройства АСУ.
Эскизный проект на автоматизированную систему разрабатывают перед техническим проектом или вместе с ним. Эта документация может и не оформляться в случае, если ею не может быть предоставлено никаких новых данных – ее необходимость устанавливается тех заданием.
Разработка эскизного проекта
Эскизный проект программного продукта или автоматизированной системы разрабатывается в соответствии со следующими этапами:
Декомпозиция АС на комплексы и проработка архитектурных решений
На этом этапе выбирается уровень автоматизации. Анализируются аналогичные системы. Выбирается схема взаимодействия оператора с системой, оцениваются алгоритмы и процессы обработки данных. По итогам этого этапа разработки эскизного проекта получают более точные требования к АС, а также функциональную внешнюю спецификацию ее комплексов
Разработка операционной среды или требований к ней
На этом этапе составляются требования к конфигурации оборудования и операционной среды, выбирается операционная система
Разработка методов анализа качества системы
, с соответствующими метриками показателей качественной оценки, необходимыми для проведения испытаний
Планирование перспектив создания АСУ
На данном этапе выбираются основные концепции технологий разработки, уточняются требования к программным средствам, создается база данных по автоматизации и контролю работ, а также проходит оформление пояснительной записки.
Перечень документов эскизного проекта
Эскизный проект на автоматизированную систему, согласно ГОСТ 34.201-89 состоит из такой документации как:
Ведомость ЭП
Пояснительная записка
Структурная схема комплекса техсредств
Функциональная схема структуры автоматизированной системы управления
Перечень заданий, составленных для разработки специальных дополнительных техсредств
Схема автоматизации
Технические задания по разработке дополнительныхтех средств.
В состав технической документации на стадии эскизного проекта входят:
1) чертеж общего вида объекта;
2) габаритный чертеж объекта;
3) теоретический чертеж объекта;
4) общие виды основных узлов;
5) пояснительная записка, имеющая следующие разделы:
а) выбор и обоснование предлагаемого технического решения;
6) техническая характеристика объекта (назначение, габариты, масса, потребляемая мощность, производительность, режим работы и т.д.);
в) описание конструкции объекта с указанием его особенностей;
г) расчет технико-экономических показателей работы объекта и сравнение с самыми высокими показателями, достигнутыми на сегодняшний день;
д) расчеты (кинематические, динамические, прочностные и др.);
е) ведомость эскизного проекта.
Как правило, в состав ЭП также входят: схемы (кинематическая, гидравлическая, электрическая и др.), ведомость покупных изделий, ведомость согласования применения покупных изделий, программы и методики испытаний, расчеты, таблицы, патентный формуляр, карта технического уровня и качества продукции.
В состав эскизного проекта может входить также конструкторская документация макетов отдельных частей конструкции объекта для проверки принципов их работы, утвержденных в техническом предложении.
При эскизном проектировании, в отличие от этапа ТП, расчеты выполняются по более уточненным данным и методикам. Если расчеты подтверждают экономический эффект, определенный на стадии разработки ТП, то принимается решение о продолжении разработки. В противном случае нужно в него внести изменение.
В ходе выполнения ЭП совместно работают проектанты, технологи, материаловеды, специалисты по стандартизации и унификации, расчетчики, снабженцы, производственники, дизайнеры, экономисты. Так, инженер- технолог совместно с разработчиком проекта проводят отработку конструкции на технологичность, включающую в себя:
Окончательный выбор рациональной конструктивной схемы;
Принципиальную оценку технологичности основных составных частей;
Выявление составных частей, которые могут быть стандартными или унифицированными;
Выявление составных частей, которые могут быть позаимствованы;
Выявление условий сборки изделия и составных частей;
Выявление номенклатуры используемых конструкционных материалов;
Выявление условий технического обслуживания изделия;
Выявление условий контроля, регулировки и подготовки изделия к функционированию;
Выявление условий подготовки производства и определение основных укрупненных данных для организации технологической подготовки производства;
Выявление новых технологических процессов, требующих технического оснащения и освоения.
Расчет показателей технологичности производится на основе базовых данных, установленных в техническом задании.
На стадии выполнения ЭП продолжаются работы по выявлению патентоспособных решений, которые могут появиться в ходе компоновки объекта. Оформляются заявки на изобретение как по устройству, так и по промышленному образцу. Выявляются страны или фирмы-потребители объекта, разрабатываются предложения о патентовании изобретений за границей.
Решаются задачи выбора принципиальных конструктивных решений, дающих общее представление об устройстве и принципе работы изделия. На этом этапе выполняется предварительный расчет функциональных параметров и показателей качества разрабатываемого изделия. Признаками нормального формирования качества изделий на этапе выполнения ЭП являются:
Правильный выбор конструктивных решений, зависящий от качественного расчета, удачных компоновок и выбора материала, обоснованного назначения допусков, конструкции кинематических узлов, достаточной жесткости конструкции, учета требований технологии;
Технический проект
После согласования и утверждения эскизного проекта выполняется завершающая процедура проектирования - технический проект (Тех. Пр).
В отличие от эскизного проекта на стадии технического проекта все конструктивные решения должны разрабатываться полностью. При этом техническая документация проекта должна давать не общее, а полное и окончательное представление об устройстве объекта, включая все необходимые данные для разработки рабочей документации и гарантийной прочности основных элементов конструкции при указанных в проекте размерах и сечениях деталей.
На этом этапе проводится всесторонняя теоретическая и экспериментальная проработка схемных и конструктивных решений разрабатываемого технического объекта на макетах или специальных установках.
Технический проект должен содержать расчетное подтверждение соответствия отдельных функциональных параметров и показателей качества заданным требованиям. После выбора элементов и определения режимов их использования проводится оптимизация показателей качества изделия.
Технологи, участвуя в разработке технического проекта, отрабатывают конструкцию на технологичность, добиваясь наилучших значений ее показателей.
На этапе технического проектирования должны решаться также вопросы обеспечения ремонтопригодности и контроля пригодности, являющихся составляющими технологичности. При отработке технического объекта на ремонтопригодность следует обращать внимание на следующие требования:
Простота и удобство разработки сборки;
Доступ к деталям и узлам, обладающим повышенными требованиями качества при замене;
Степень применения унифицированных деталей и узлов;
Наличие маркировки элементов.
Инженерно-психологической и художественной проработкой объекта определяются: окончательная компоновка и конструкция рабочих мест, средства обеспечения условий обитаемости, конкретные задачи и функции, выполняемые оператором, техническая форма объекта и его составных частей.
Патентными исследованиями обосновывается возможность использования технических решений, защищенных патентами, проверяются на патентоспособность вновь создаваемые конструкции, оформляются заявки на изобретения.-
В состав технической документации на стадии технического проекта входят:
1) теоретический чертеж;
2) габаритный чертеж;
3) чертеж общего вида объекта;
4) чертежи общих видов узлов объекта;
Правильный выбор решений технологического характера, зависящий от технологичности деталей и самого изделия, выбора точности обработки, выбора методов контроля и вида соединения (сварка, пайка, механическое крепление);
Отсутствие ошибок производственного характера из-за применения некачественного сырья, материалов и комплектующих изделий, использования оборудования, станков, инструмента, не соответствующих технологическим требованиям, отступления от технологических режимов, нарушения правил контроля и приемки;
Отсутствие ошибок, вызванных эксплуатацией, применением несоответствующих топлив, смазок и других эксплуатационных материалов; нарушением правил технического обслуживания, условий и режимов эксплуатации.
При разработке ЭП для выбора вариантов ТР и общей конструкции объекта применяют методы инверсии, аналогии, конструктивной преемственности. Особо выделяют требования к соблюдению показателей качества, технической эстетике, увеличению рентабельности объекта и повышению экономического эффекта в течение всего периода работы.
Невыполнение эскизного проекта может привести к выбору неоптимальных параметров объекта.
5) кинематические, электрические, гидравлические и другие схемы;
6) сборочный чертеж объекта;
7) пояснительная записка, имеющая следующие разделы:
а) назначение и область применения разработанного объекта;
б) обзор существующих образцов объектов подобного назначения отечественного и зарубежного производства (прототипов) и сравнительная оценка их конструктивных особенностей и эксплуатационных показателей;
в) краткое описание конструктивных особенностей нового объекта;
г) решение вопросов техники безопасности и производственной санитарии;
д) решение вопросов технологичности с точки зрения производственных условий завода-изготовителя;
е) расчеты масштаба производства новых объектов и эффекта от внедрения их у потребителей;
8) расчетная записка, включающая подробные кинематические, динамические, прочностные и другие расчеты;
9) перечень комплектующих изделий;
10) ведомость технического проекта.
Как правило, в состав Тех.пр. также входят:
Перечень специального инструмента и запасных частей,
Ведомость покупных изделий,
Ведомость согласования применения покупных изделий,
Технические условия, программа и методика испытаний,
Патентный формуляр,
Карта технического уровня и качества продукции.
По окончании выполнения этапа Тех.пр. составляется заключение о качестве технического объекта.
| " |
ГОСТ 2.119-2013
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Единая система конструкторской документации
ЭСКИЗНЫЙ ПРОЕКТ
Unified system for design documentation Preliminary design
Текст Сравнения ГОСТ 2.119-2013 с ГОСТ 2.119-73 см. по ссылке .
- Примечание изготовителя базы данных.
____________________________________________________________________
МКС 01.110
ОКСТУ 0002
Дата введения 2015-07-01
Предисловие
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Автономной некоммерческой организацией Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44, приложение N 24 доп.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
|
Азербайджан | Азстандарт |
|
Минэкономики Республики Армения |
||
Беларусь | Госстандарт Республики Беларусь |
|
Казахстан | Госстандарт Республики Казахстан |
|
Киргизия | Кыргызстандарт |
|
Институт стандартизации Молдовы |
||
Росстандарт |
||
Таджикистан | Таджикстандарт |
|
Узбекистан | Узстандарт |
|
Минэкономразвития Украины |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1794-ст межгосударственный стандарт ГОСТ 2.119-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июля 2015 г.
5 ВЗАМЕН ГОСТ 2.119-73
6 ПЕРЕИЗДАНИЕ с поправкой (ИУС N 7 2015 г.). Декабрь 2018 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к выполнению эскизного проекта на изделия всех отраслей промышленности.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, уточняющие номенклатуру разрабатываемых конструкторских документов и перечень выполняемых работ на стадии эскизного проекта с учетом специфики проектируемых изделий и организации работ.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.002-72 Единая система конструкторской документации. Требования к моделям, макетам и темплетам, применяемым при проектировании.
ГОСТ 2.052-2015 Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.053-2013 Единая система конструкторской документации. Электронная структура изделия. Общие положения
ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов
ГОСТ 2.103-2013 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы
ГОСТ 2.118-2013 Единая система конструкторской документации. Техническое предложение
ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 2.501-2013 Единая система конструкторской документации. Правила учета и хранения
ГОСТ 2.503-2013 Единая система конструкторской документации. Правила внесения изменений
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
КД - конструкторский документ (конструкторские документы, конструкторская документация);
СЧ - составная часть изделия;
ТЗ - техническое задание;
ТП - техническое предложение;
ЭСИ - электронная модель сборной единицы*;
_____________
* Текст документа соответствует оригиналу. - Примечание изготовителя базы данных
ЭП - эскизный проект;
ЭСИ - электронная структура изделия.
ЭМСЕ - электронная модель сборочной единицы.
4 Основные положения
4.1 ЭП является проектной стадией разработки КД (по ГОСТ 2.103) и его следует разрабатывать в соответствии с ТЗ с целью установления принципиальных конструктивных решений, дающих общее представление об устройстве, принципах работы и габаритных размерах разрабатываемого изделия, а также данных, определяющих его основные параметры, когда это целесообразно сделать до разработки ТП или рабочей КД.
На стадии разработки ЭП следует рассматривать варианты изделия и (или) его СЧ. ЭП может разрабатываться без рассмотрения на этой стадии различных вариантов.
4.2 Основные требования по разработке КД ЭП по ГОСТ 2.103 , учет и хранение - по ГОСТ 2.501 ; внесение изменений - по ГОСТ 2.503 .
4.3 При разработке ЭП следует выполнять работы, необходимые для обеспечения предъявляемых к изделию требований и позволяющие установить принципиальные решения. Перечень необходимых работ определяет разработчик в зависимости от характера и назначения изделия и согласовывает с заказчиком (представительством заказчика), если изделие разрабатывают по заказам Министерства обороны.
Примерный перечень работ приведен в приложении А.
Примечание - На стадии разработки ЭП не следует повторять работы, приведенные на стадии разработки технического предложения, если они не могут дать дополнительных данных. В этом случае результаты ранее проведенных работ отражают в пояснительной записке.
4.4 В комплект КД ЭП следует включать проектные КД с литерами "Э" в соответствии с ГОСТ 2.102 , предусмотренные ТЗ и/или протоколом рассмотрения технического предложения.
4.5 При выполнении КД в электронной форме проекты ЭСИ и электронной модели изделия (сборочной единицы, комплекса, комплекта), следует выполнять по ГОСТ 2.053 и ГОСТ 2.052 соответственно со степенью детализации, характерной этой стадии разработки (ЭП).
КД, разрабатываемые для изготовления материальных макетов по ГОСТ 2.002 , или электронных макетов, разрабатываемых по ГОСТ 2.052 , в комплект КД ЭП не следует включать.
4.6 На проверку, согласование и утверждение следует представлять копии КД ЭП по ведомости ЭП, скомплектованные в порядке, установленном в ГОСТ 2.106 . Допускается по согласованию с заказчиком (представительством заказчика) представлять подлинники КД ЭП.
4.7 Форму представления КД ЭП (бумажная или электронная), если она не указана в ТЗ и/или протоколе рассмотрения технического предложения, должен определить разработчик по согласованию с заказчиком (представительством заказчика), если изделие разрабатывают по заказу Министерства обороны. В ЭП допускается включать в КД в различных формах представления.
4.8 Обозначение КД ЭП следует выполнять по ГОСТ 2.201 (приложение 1).
5 Требования к выполнению конструкторских документов
5.1 Общие требования к выполнению конструкторских документов эскизного проекта
5.2 Чертеж общего вида (электронная модель сборочной единицы)
5.2.1 На стадии разработки ЭП общий вид изделия может быть выполнен как бумажный КД (чертеж общего вида) или как электронный КД (ЭМСЕ). В общем случае они должны содержать:
а) изображения изделия (виды, разрезы, сечения), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы изделия;
б) наименования, а также обозначения (если они имеются) тех СЧ, для которых необходимо указать данные (технические характеристики, количество, указания о материале, принципе работы и др.) или ссылка на которые необходима для пояснения изображений чертежа общего вида или ЭМСЕ, описания принципа работы изделия, указания о составе и др.;
в) размеры и другие, наносимые на изображения данные (при необходимости);
г) схему (электрическую, гидравлическую и др.), если она необходима, но оформлять ее отдельным КД нецелесообразно;
д) технические характеристики изделия, если это необходимо для удобства сопоставления вариантов по чертежу общего вида или ЭМСЕ.
5.2.2 Изображения следует выполнять с максимальными упрощениями, предусмотренными стандартами Единой системы конструкторской документации. СЧ изделия, в том числе и заимствованные и покупные изделия, изображают с упрощениями (иногда в виде контурных очертаний), если при этом обеспечено понимание конструктивного устройства разрабатываемого изделия, взаимодействия его СЧ и принципа работы изделия.
5.2.3 Отдельные изображения СЧ следует размещать на одном общем листе с изображениями всего изделия или на отдельных (последующих) листах чертежа общего вида.
При выполнении ЭМСЕ, рекомендуется модели отдельных СЧ размещать в отдельных файлах.
5.2.4 Наименования и обозначения СЧ на чертеже общего вида или ЭМСЕ следует указывать одним из следующих способов:
а) на полках линий-выносок;
б) в таблице, размещаемой на том же листе, что и изображение изделия;
в) в таблице, выполненной на отдельных листах формата А4 по ГОСТ 2.301 в качестве последующих листов чертежа общего вида. На чертеже общего вида или ЭМСЕ, наименования и обозначения СЧ изделия рекомендуется указывать способами по а) и в). При наличии таблицы на полках линий-выносок указывают номера позиций составных частей, включенных в таблицу.
Таблица в общем случае состоит из граф:
"Позиция", "Обозначение", "Наименование", "Количество", "Дополнительные указания".
5.2.5 Наименования и обозначения СЧ в таблицу или ЭСИ рекомендуется помещать в следующем порядке:
заимствованные изделия;
покупные изделия;
вновь разрабатываемые изделия.
5.2.6 Элементы чертежа общего вида или ЭМСЕ (номера позиций, текст технических требований, надписи и др.) выполняют по правилам, установленным стандартами Единой системы конструкторской документации.
5.3 Ведомость эскизного проекта
В ведомость ЭП следует заносить все КД в порядке, установленном ГОСТ 2.106 , независимо от того, к какому варианту относится КД. Допускается в графе "Примечание" указывать соответствующий данному КД вариант.
Допускается включать в КД в различных формах представления (в бумажной или электронной), при этом в графе "Примечание" рекомендуется указывать форму представления.
5.4 Пояснительная записка
5.4.1 Пояснительную записку ЭП следует выполнять по ГОСТ 2.106 с учетом следующих основных требований к содержанию разделов:
а) в разделе "Введение" следует указывать наименование, номер и дату утверждения ТЗ. Если разработка ЭП предусмотрена не ТЗ, а протоколом рассмотрения технического предложения, то следует делать запись по типу: "Разработка эскизного проекта предусмотрена техническим предложением..." и указывают номер и дату протокола рассмотрения технического предложения;
б) в разделе "Назначение и область применения разрабатываемого изделия" следует приводить соответствующие сведения из ТЗ и/или технического предложения, а также сведения, конкретизирующие и дополняющие ТЗ и техническое предложение, в частности:
- краткую характеристику области и условий применения изделия;
- общую характеристику объекта, для применения в котором предназначено данное изделие (при необходимости);
в) в разделе "Техническая характеристика" следует приводить:
- основные технические характеристики изделия (мощность, число оборотов, производительность, расход электроэнергии, топлива, коэффициент полезного действия и другие параметры, характеризующие изделие);
- сведения о соответствии или отклонениях от требований, установленных ТЗ и техническим предложением, если оно разрабатывалось, с обоснованием отклонений;
- данные сравнения основных характеристик изделия с характеристиками аналогов (отечественных и зарубежных) или следует давать ссылку на карту технического уровня и качества;
г) в разделе "Описание и обоснование выбранной конструкции" следует приводить:
- описание конструкции, обоснование принимаемых на данной стадии принципиальных решений (конструктивных, схемных и др.).
При необходимости следует приводить иллюстрации. При выполнении пояснительной записки в виде электронного КД допускается приводить ссылку на электронные макеты (модели), выполненные по ГОСТ 2.052 ;
- сведения о назначении материальных макетов (если они изготавливались), электронных макетов (если они разрабатывались), программу и методику испытаний или анализа (или ссылку на отдельный КД - программу и методику испытаний или анализа), результаты испытаний или анализа и данные оценки соответствия макетов заданным требованиям, в том числе эргономики и технической эстетики;
- фотографии материальных макетов (при необходимости);
- обозначения основных КД, по которым изготавливались материальные макеты или разрабатывались электронные макеты, номер и дату отчетов (или протоколов по испытаниям, анализу и др. (для справок);
- сведения о технологичности конструкции изделий;
- данные проверки принятых решений на патентную чистоту и конкурентоспособность;
- сведения об использовании в данной разработке изобретений, о поданных заявках на новые изобретения;
- сведения о соответствии изделия требованиям техники безопасности и производственной санитарии;
- предварительные сведения об упаковке и транспортировании изделия (при необходимости);
- технические требования к применяемым в разрабатываемом изделии покупным изделиям и материалам, которые должны разрабатываться другими организациями. Такие технические требования могут быть приведены в приложении к пояснительной записке;
- сведения о соответствии применяемых в изделии заимствованных СЧ, покупных изделий и материалов разрабатываемому изделию по техническим характеристикам, режимам работы, гарантийным срокам, условиям эксплуатации;
- основные вопросы технологии изготовления изделий;
- сведения о безопасности изделия и о его воздействии на окружающую среду;
Сведения по утилизации изделия;
д) в разделе "Расчеты, подтверждающие работоспособность и надежность конструкции" следует приводить:
- ориентировочные расчеты, подтверждающие работоспособность изделия (кинематические, электрические, тепловые, расчеты гидравлических систем и др.);
- ориентировочные расчеты, подтверждающие надежность изделия (расчеты показателей безотказности, долговечности, ремонтопригодности, сохраняемости и др.). При большом объеме расчетов они могут быть оформлены в виде самостоятельных КД, при этом в данном разделе приводят только результаты расчетов. Для каждого вида расчетов указывают средства программного и информационного обеспечения автоматизированных систем (в случае их применения для выполнения расчетов);
е) в разделе "Описание организации работ с применением разрабатываемого изделия" следует приводить предварительные сведения об организации работ с изделием на месте эксплуатации, в том числе:
- описание приемов и способов работы с изделием в режимах и условиях, предусмотренных ТЗ;
- описание порядка и способов хранения, транспортирования, монтажа изделия и ввода его в действие на месте эксплуатации, а также обслуживания при хранении, транспортировании и монтаже;
- сведения о квалификации и количестве обслуживающего персонала.
ж) в разделе "Ожидаемые технико-экономические показатели" следует приводить ориентировочные расчеты экономических показателей;
и) в разделе "Уровень стандартизации и унификации" следует приводить предварительные сведения по использованию в разрабатываемом изделии стандартных, унифицированных и заимствованных сборочных единиц и деталей.
5.4.2 В приложении к пояснительной записке следует приводить:
а) копию ТЗ;
б) при необходимости - перечень работ, которые следует провести на последующей стадии разработки изделия;
в) материалы художественно-конструкторской проработки, не являющиеся КД;
г) перечень использованной литературы и т.п.;
д) перечень документов, используемых при разработке ЭП и получаемых разработчиком изделий от других организаций (авторские свидетельства, отчет о патентных исследованиях, справки потребителей о необходимом объеме производства разрабатываемых изделий и т.п.). При этом, документы в приложение к пояснительной записке не следует включать, но в пояснительной записке могут быть приведены необходимые сведения из этих документов (например, предмет изобретения, потребные количества изделий на квартал, на год, на пятилетку), а также номер и дата документа или сопроводительного письма;
е) перечень средств программного и информационного обеспечения автоматизированных систем, использованных при разработке ЭП.
Приложение А (рекомендуемое). Перечень работ, выполняемых при разработке эскизного проекта
В общем случае при разработке эскизного проекта следует проводить следующие работы:
1 Выполнение вариантов возможных решений, установление особенностей вариантов (характеристики вариантов СЧ и т.п.), их конструкторскую проработку. Глубина такой проработки должна быть достаточной для сопоставления рассматриваемых вариантов.
2 Предварительное решение вопросов упаковки, транспортирования и эксплуатации изделия.
3 Изготовление и испытание материальных макетов и/или разработка и анализ электронных макетов с целью проверки принципов работы изделия и/или его составных частей.
4 Разработку и обоснование технических решений, направленных на обеспечение показателей надежности, установленных ТЗ и техническим предложением.
5 Оценку изделия на технологичность и правильность выбора средств и методов контроля (испытаний, анализа, измерений).
6 Оценку изделия по показателям стандартизации и унификации.
7 Оценку изделия в отношении его соответствия требованиям эргономики, технической эстетики. При необходимости, для установления эргономических, эстетических характеристик изделия и для удобства сопоставления различных вариантов по этим характеристикам изготавливают материальные макеты и (или) разрабатывают электронные макеты.
8 Проверку вариантов на патентную чистоту и конкурентоспособность, оформление заявок на изобретения.
9 Проверку соответствия вариантов требованиям техники безопасности и производственной санитарии.
10 Сравнительную оценку рассматриваемых вариантов, вопросы метрологического обеспечения разрабатываемого изделия (возможности выбора методов и средств измерения). Сравнение проводят по показателям качества изделия (назначения, надежности, технологичности, стандартизации и унификации, экономическим, эстетическим, эргономическим). При этом следует учитывать конструктивные и эксплуатационные особенности разрабатываемого и существующих изделий, тенденции и перспективы развития отечественной и зарубежной техники в данной области.
11 Выбор оптимального варианта (вариантов) изделия, обоснование выбора; принятие принципиальных решений; подтверждение (или уточнение) предъявляемых к изделию требований (технических характеристик, показателей качества и др.), установленных ТЗ и техническим предложением, и определение технико-экономических характеристик и показателей, не установленных техническим заданием и техническим предложением.
12 Выявление на основе принятых принципиальных решений новых изделий и материалов, которые должны быть разработаны другими организациями, составление технических требований к этим изделиям и материалам.
13 Составление перечня работ, которые следует провести на последующей стадии разработки, в дополнение или уточнение работ, предусмотренных ТЗ и техническим предложением.
14 Проработку основных вопросов технологии изготовления (при необходимости).
15 Подготовку предложений по разработке стандартов (пересмотр и внесение изменений в действующие стандарты), предусмотренных ТЗ на данной стадии разработки.
16 Проработку вопросов, обеспечивающих возможность использования КД в электронной форме на последующих стадиях разработки.
17 Установление особенностей вариантов, сравнительную оценку рассматриваемых вариантов и выбора оптимального варианта (вариантов) изделия целесообразно осуществлять на основе функциональной электронной структуры изделия, а представление и сведения различных вариантов структуры изделия в виде конструктивной электронной структуры изделия в соответствии с ГОСТ 2.053 .
УДК 002:744:006.354 | ||
Ключевые слова: конструкторская документация, эскизный проект, чертеж общего вида, электронная модель изделия, ведомость эскизного проекта, пояснительная записка эскизного проекта |
||
Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2018
УТВЕРЖДАЮ
Руководитель (заказчика ИС)
Личная подпись_Расшифровка подписи
Дата «_»_ 2004 г.
УТВЕРЖДАЮ
Руководитель (разработчика ИС)
Личная подпись_Расшифровка подписи_
Дата «_»_ 2004 г.
Эскизный проект на создание информационной системы
Система Управления Базой Данных
(наименование вида И С)
БИБЛИОТЕЧНЫЙ ФОНД РОССИЙСКОЙ ФЕДЕРАЦИИ
(наименование объекта информатизации)
СУБД «Библиотека»
(сокращенное наименование ИС)
На 8 листах
Действует с «_»
Ведомость эскизного проекта........................362
Пояснительная записка к эскизному проекту............363
Общие положения...............................363
Основные технические решения....................363
Решения по структуре системы...................363
Решения по режимам функционирования,
работы системы...............................365
Решения по численности, квалификации и функциям персонала АС.......................365
Состав функций комплексов задач, реализуемых системой....................................365
Решения по составу программных средств, языкам деятельности, алгоритмам процедур и операций и методам их реализации........................366
Источники разработки.............................367
Ведомость эскизного проекта
На предыдущих стадиях разработки СУБД «Пенсионный Фонд» были составлены и утверждены следующие документы:
Техническое задание на создание информационной системы СУБД «Пенсионный Фонд», разработанное на основании ГОСТ 34.602-89 на написание ТЗ на автоматизированные системы управления от 01.01.1990 г.
Пояснительная записка к эскизному проекту
Общие положения
Данный документ является эскизным проектом на создание Системы Управления Базой Данных для Библиотечного Фонда Российской Федерации (СУБД «Библиотека»).
Перечень организаций, участвующих в разработке системы, сроки и стадии разработки, а также ее цели и назначение указаны в техническом задании на создание информационной системы.
Основные технические решения
Решения по структуре системы
СУБД «Библиотека» будет представлять собой персональную систему управления локальной базой данных, работающей на одном компьютере.
Система будет управлять реляционной базой данных, представляющей собой набор связанных между собой таблиц в формате Рагабох, доступ к которым осуществляется с помощью ключей или индексов. Сведения в одной таблице могут отражать сведения из другой, и при изменении сведений в первой таблице эти изменения немедленно отображаются во второй. Таким образом будет достигнута непротиворечивость данных.
Общая структура базы данных:
- Анкеты организации, которые зарегистрированы в данном ПФ:
- - Тип предприятия (Российская организация, Физическое лицо, Иностранная организация, Обособленное подразделение).
- - Вид предприятия (Адвокаты, Бюджетное, Единый налог 6 %, Единый налог 15 %, Сельхозпродукция, Службы занятости, Фермерское хозяйство, Прочее).
- - Регистрационный номер работодателя в ПФР (3 - 3 - 6).
- - Свидетельство: серия, номер.
- - Дата выдачи свидетельства (число_месяц_год).
- - ИНН.
- - КПП.
- - Наименование.
- - Юридический адрес:
- Почтовый индекс.
- Регион.
- Район.
- Город.
- Населенный пункт.
- Улица.
- Корпус.
- Квартира.
- - Адрес постоянно действующего органа (при отличии от юридического).
- Анкеты сотрудников этих организаций:
- - Фамилия.
- - Имя.
- - Отчество.
- - Пол (М/Ж).
- - Дата рождения (Дата).
- - Страховой номер.
- - Место рождения (Страна, Регион, Район, Город, Населенный пункт).
- - Гражданство.
- - Адрес регистрации (Страна, Почтовый индекс, Регион, Район, Город, Населенный пункт, Улица, Дом, Корпус, Квартира).
- - Адрес места жительства фактический (Страна, Почтовый индекс, Регион, Район, Город, Населенный пункт, Улица, Дом, Корпус, Квартира).
- - Телефон домашний.
- - Телефон служебный.
- - Документ (Удостовер. личность).
- - Дата выдачи (Дата).
- - Кем выдан ().
- - Дата заполнения (Дата).
- - ИНН.
- Сведения о стаже сотрудников этих организаций:
- - Страховой номер.
- - Фамилия.
- - Имя.
- - Отчество.
- - Дата рождения.
- - Территориальные условия проживания на....
- - Таблица периодов работы со следующей структурой:
- Начало периода (дата).
- Конец периода (дата).
- Вид деятельности (работа, служба соцстрах, уход-дети, безр, реабилит, уход-инвд, профзаб, пересмотр).
- Наименование организации.
- Должность.
- Территориальные условия.
Решения по режимам функционирования, работы системы
СУБД «Библиотека» будет функционировать в однопользовательском режиме, а также будет способна:
- просматривать записи базы данных (в том числе и при помощи фильтров);
- добавлять новые записи;
- удалять записи;
- при входе в систему будет запрашиваться пароль.
Решения по численности, квалификации и функциям персонала АС
Указанные решения должны удовлетворять требованиям, приведенным в техническом задании на разработку системы.
Состав функций комплексов задач, реализуемых системой
Автоматизированная система должна выполнять следующие функции:
- сделать запись о пенсионном удостоверении;
- удалить информацию о пенсионном удостоверении;
- выдать справку о всех пенсионных удостоверениях;
- зарегестрировать новое предприятие в ПФ РФ;
- удалить предприятие из базы данных;
- выдать справку обо всех предприятиях, зарегистрированных в ПФ РФ;
- подсчитать пенсию для работников предприятий на основании стажа;
- выдать справку о пенсионных накоплениях работника.
Решения по составу программных средств, языкам
деятельности, алгоритмам процедур и операций
и методам их реализации
Для реализации АС будет использоваться среда программирования Boland Delphi 7.0 и язык программирования Object Pascal.
Для подсчета пенсии будет использоваться следующий алгоритм.
Вначале определяется стажевый коэффициент пенсионера. Он полагается равным 0,55 за общий трудовой стаж до текущей даты не менее 25 лет мужчинам и 20 лет женщинам. За каждый полный год стажа сверх указанного стажевый коэффициент увеличивается на 0,01, но не более чем на 0,20.
Затем определяется отношение заработка пенсионера к среднемесячной заработной плате в стране. Этот заработок может быть взят за этот отсчетный период или за любые 60 месяцев работы подряд, или тот, из которого была исчислена пенсия на момент реформы. Среднемесячная зарплата в стране берется за тот же самый период.
Отношение заработков учитывается в размере не свыше 1,2. Для пенсионеров, проживающих на Крайнем Севере, учитываемое соотношение выше: от 1,4 до 1,9 в зависимости от установленного в централизованном порядке районного коэффициента к зарплате.
Затем стажевый коэффициент умножается на соотношение заработков и на 1671 руб. - утвержденную для расчетов среднемесячную зарплату в стране за 111 квартал 2001 г. Это и будет пересчитанный размер трудовой пенсии по новому законодательству в обычном случае. Если он оказался менее 660 руб., то размер пенсии «доводится» до этого гарантированного минимума.
Если пенсионер является инвалидом I группы или достиг к 1 января 2002 г. возраста 80 лет и более, рассчитанный в этом порядке размер пенсии по старости увеличивается на 450 руб.
Если у пенсионера имеются лица, находящиеся на его иждивении, то рассчитанный размер пенсии увеличивается на 150 руб. на каждого иждивенца, но не более чем на трех в общей сложности.
Источники разработки
Данный документ разрабатывался на основании ГОСТ 34.698-90 на написание ТЗ на автоматизированные системы управления от 01.01.1992 г.
Приложения
СОСТАВИЛИ
Должность исполнителя_
Фамилия, имя, отчество_
Дата «_»_ 2007 г.
Должность исполнителя_
Фамилия, имя, отчество_
Дата «_»_ 2007 г.
Должность исполнителя_
Фамилия, имя, отчество_
Редко задумываются о том, насколько важно правильно составить эскизный проект задуманного объекта. А ведь любое строительство должно начинаться именно с этого этапа. Причем к тому моменту, когда на участок строительства будет привезен первый кирпич или бревно, эскиз уже должен быть согласован, разработан и одобрен.
Ведь без него заказчик (то есть, вы) не сможете составить верное представление о том, как будет выглядеть построенное здание. А ведь это должны представлять не только вы, но и строители, которыми будет осуществляться весь рабочий процесс. Поэтому стоит всерьез подходить к этому вопросу, разбираясь в нем до мелочей.
Начать с того, что эскизный проект дома – это набор первичных документов, который необходим, чтобы
А также верно составить всю документацию, используемую непосредственно при этом. Имея на руках эскиз дома, вы сможете легко сформулировать свои требования при общении с проектировщиками, которые будут разрабатывать .
Как он составляется
Вы обращаетесь в компанию, предоставляющую услуги по . В первую очередь после заключения договора вы беседуете с архитектором.
Опытный специалист в простой и доступной форме расспросит вас о том, как именно должен выглядеть дом, который вам хотелось бы получить. Возможно, вы принесете фотографии зданий, которые бы в полной мере устроили вас. Но не исключено, что у вас будут определенные пожелания: изменить форму и местоположение окон, использовать вместо шиферной крыши черепичную и еще ряд мелких изменений.
Все эти пожелания будут учтены архитектором, который после разговора с вами приступит к работе.
У опытного специалиста разработка эскизного проекта займет не больше нескольких дней.
После этого вам будет представлен набор , схем и цветных иллюстраций, позволяющий полностью оценить внешний и внутренний вид будущего дома. Да, кого-то может удивить, зачем нужно составлять проект практически с нуля, если вы уже знаете, как будет выглядеть ваш дом.
Образец эскизного плана дома
Ведь на это уйдет немало средств и времени. И все же, составление эскиза это вовсе не уловка специалистов, желающих отнять ваше время и вытянуть из вас лишние деньги. Ведь любые изменения во внешнем виде здания, даже самые незначительные, могут серьезно повлиять на всю его конструкцию.
Простейший пример: вы решили увеличить окно? Значит, значительно увеличится нагрузка на весь оконный проем. И его обязательно нужно будет усилить, чтобы он выдержал ее без вреда для себя. Вместо металлочерепицы вы хотите использовать керамическую черепицу? Значит, придется усилить стропила, чтобы они выдерживали значительно возросшую нагрузку.
Конечно, провести все эти расчеты на глаз, без составления специального эскиза или проекта просто невозможно. Кроме того, готовый эскиз позволяет довольно точно определить сложность работ и количество требуемых материалов. А, следовательно, вам будет названа цена дома.
Читайте также
Проекты и строительство домов из камня и кирпича

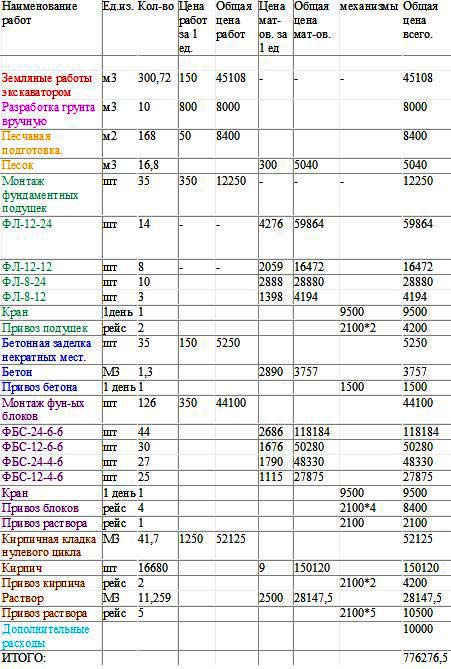

Пример сметы по материалам
Причем специалисты смогут подсчитать для вас отдельно стоимость строительных и отделочных материалов, а также стоимость проводимых работ. И это очень важно. Пожалуй, ни один разумный человек не согласится начинать строительство загородного коттеджа , точно не зная, во сколько оно ему обойдется.
Эскиз обязательно содержит ряд иллюстраций, по которым вы сможете оценить свой будущий дом изнутри и снаружи.
Использование современнейших архитектурных программ позволяет сделать эскиз максимально наглядным.
Вам остается только решить, все ли ваши требования были учтены при строительстве, или же вы хотели бы внести дополнительные изменения, добившись максимального соответствия с теми планами, которые вы вынашиваете.
Что нужно для заключения договора на составление эскиза
Разработка эскиза – очень сложная и ответственная работа. Конечно, она выполняется лишь после заключения договора с компанией. И для этого вам понадобится собрать следующие документы:
- Техническое задание для проектирования. Здесь необходимо в письменной форме представить свои требования, которым должен отвечать будущий объект;
- Градостроительный план участка земли;
- Геодезическая съемка земельного участка (масштаб 1:500);
- Справка о том, что имеющаяся съемка пригодна для использования.
Когда эти документы собраны, вы можете смело отправляться подписывать договор о предоставлении услуг. Сразу после этого вы будете направлены к архитектору-проектировщику для согласования всей работы. Получив от вас всю нужную информацию (в дополнение к техническому заданию), он приступает к разработке эскиза.
Пример эскиза дома
Стоит сказать, что создание эскиза – очень сложный и ответственный этап. Со стороны может показаться, что здесь все довольно легко и просто: каждому человеку под силу , в каком ему хотелось бы жить. Однако составление и чертеж эскиза своими руками очень часто приводит к печальным последствиям. Все-таки готовые иллюстрации, которые вам показывают вместе с эскизом, – это лишь вершина айсберга. А гигантский объем проделанной работы остается в чертежах, которые мало что скажут человеку, не имеющему отношения к строительству.
Ведь для того, чтобы составить эскиз, специалист проводит ряд расчетов, в дальнейшем используемых для разработки проекта, по которому будет вестись строительство. И непрофессионал едва ли сможет выполнить всю работу также качественно, гарантируя целостность и долговечность конструкции, как специалист, набивший на этом руку за многие годы работы.
пример конструкции дома
Чтобы более наглядно пояснить, как много факторов приходится учитывать, разрабатывая эскизный проект здания, стоит перечислить основные из них.
Расположение на участке
Располагая жилье на земельном участке, необходимо соблюдать ряд требований по санитарной и пожарной безопасности, а также нормы застройки. Расстояние от дома до границы соседнего участка должно быть не менее установленного минимума. Также необходимо правильно сориентировать дом относительно сторон света. Технические помещения лучше располагать на северной стороне, в то время как жилые нужно поместить на южной.
Конечно, дом должен изящно вписываться в окружающий ландшафт, а не выбиваться из него.
Составляя генплан участка, опытный архитектор удачно расположит на нем не только сам дом, но и все постройки, которые владелец участка считает необходимыми. Это может быть , и ряд других построек.
Loading...
